Prácticas de Taller

Construcción de una hélice

Por Alfonso Martínez Rubí -                               Adaptación página Web: Daniel Mansinho

home
Construcción: en una sola pieza.
Material: Bronce, opcional: aluminio o madera, en este caso se deberá pintar.
Esta nota va dirigida a todos los modelistas con el solo deseo que les pueda ser útil, está basada en mi experiencia personal y les puedo asegurar que es de gran satisfacción para todo aquel que ama la manualidad, ver concretada una pieza tan vistosa como esta.
Las medidas que utilizaré no guardan relación con ningún modelo, son  simplemente para tratar de darle mas claridad al informe. Cada modelista las llevará a la escala según el modelo a construir.
Necesitamos un trozo de bronce de 52mm de diámetro por 20mm de espesor.
1er paso: tornear  según medidas:


Todas las medidas dependerán de la información con que contemos y de acuerdo a la escala utilizada.
2do paso: trazar divisiones en el disco según el número de palas que va a tener la hélice (en nuestro caso 3 palas)

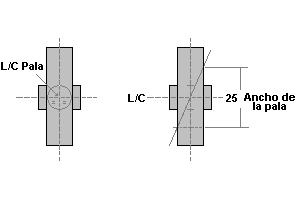

3er paso: trasladamos la división a la parte externa del disco y marcamos el centro del espesor, por el cual pasará la diagonal que definirá el paso y el ancho de la pala


4to paso: Definidos estos dos puntos, procedemos a trazar sobre una de las caras el corte de las palas, para ello y utilizando como puntos de referencia los que determinó el paso, uniremos estos con el centro


5to paso: estamos en condiciones de empezar a mecanizar manualmente nuestra hélice, utilizando arco y sierra con hoja de 18 dientes (esta facilita el corte en materiales no ferrosos) eliminaremos las partes rayadas, teniendo en cuenta no pasarnos de las líneas de trazado, y dejando un pequeño margen antes de llegar al muñón para poder terminar con radio


6to paso: comprende la segunda operación de corte, la cual realizaremos sobre la base del trazado de la diagonal que indica el paso, dejando un pequeño margen en ambos lados de la línea y sin llegar al muñón, para permitir el trabajo de limado que dará forma definitiva a la hélice.
Operación de limado: utilizamos una lima redonda bastarda de acuerdo al radio de unión de las palas y plana o media caña para darle forma a las palas.
* Espesor de la pala en desbaste, dependerá del radio o curvatura que le queremos dar a la misma. helice06.gif (2060 bytes) helice07.gif (2526 bytes)

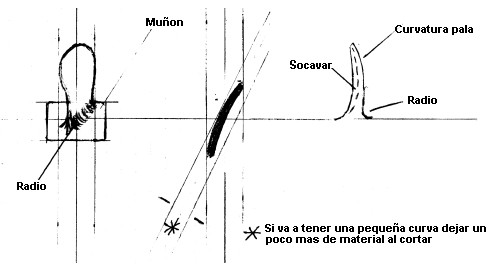

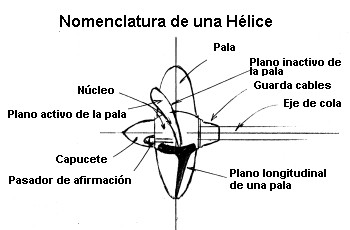

7mo. Paso: hasta aquí hemos tratado de indicar sobre la base de distintos pasos que creo son comunes (más allá de la forma final que puedan tener las palas) en cuanto a la construcción de la pieza, por último quiero agregar que en el caso que la pala de nuestra hélice presente una curvatura en el formato de la misma, deberemos socavar sobre la base de torno manual y con piedra montada redonda en lo que se llama plano activo de la pala, hasta lograr la concavidad correspondiente.
