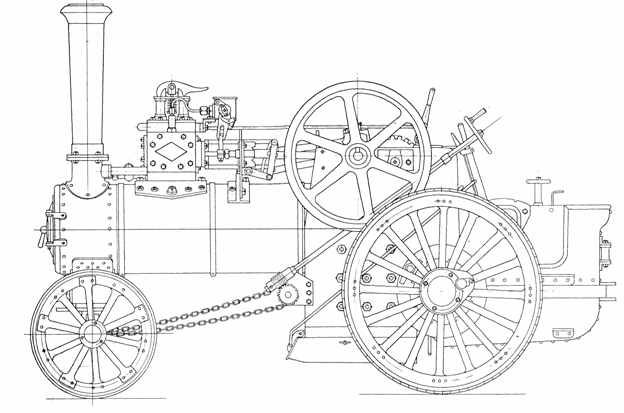

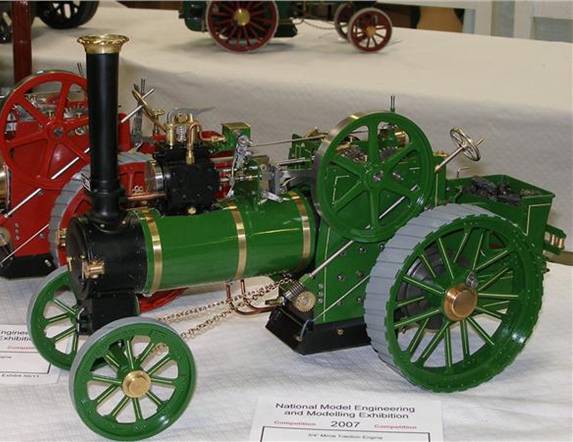

MODELO EN CONSTRUCCIÓN DE UN ANTIGUO TRACTOR A VAPOR DE FINALES DEL SIGLO XIX Y PRINCIPIOS DEL SIGLO XX. DICHO EMPRENDIMIENTO ES LLEVADO A CABO POR EL SR. ALFONSO MARTINEZ RUBI Y EL SR. RAFAEL ZAMBRINO.DICHO MODELO SE ESTÁ CONSTRUYENDO EN BASE A PLANOS ADQUIRIDOS A UNA EMPRESA INGLESA www.myhobbystore.comLOS MISMOS CUENTAN CON 9 HOJAS MUY BIEN DETALLADAS.

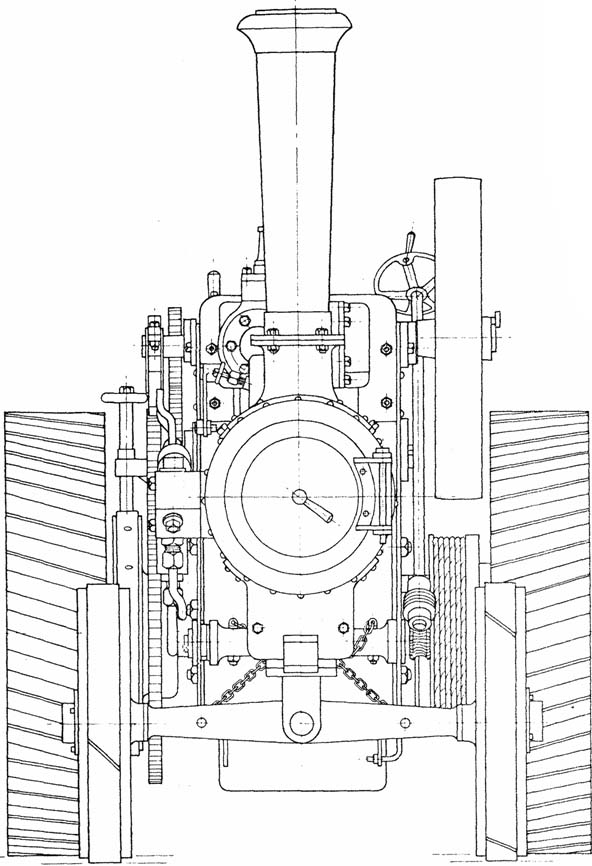

TOMANDO COMO REFERENCIA LAS MEDIDAS DEL PLANO, LAS MISMAS SE AMPLÍAN PARA LOGRAR UN MODELO TERMINADO UN 20% MAS GRANDE QUE  EL DE LAS MEDIDAS ORIGINALES.UNO DE LOS PRIMEROS PASOS EN LA CONSTRUCCIÓN ES DETERMINAR LOS MATERIALES A UTILIZAR QUE SON EN SU MAYORÍA HIERRO Y BRONCE.

TAMBIÉN SE DETERMINA QUE PARA LA CONSTRUCCIÓN DE ALGUNAS PARTES ES NECESARIO CONFECCIONAR GRAN CANTIDAD DE PLANTILLAS Y SOPORTES QUE AYUDAN A DARLE UN ACABADO MUY REALISTA AL MODELO TERMINADO.EL SISTEMA DE FUNCIONAMIENTO DE ESTE TRACTOR ES EL VAPOR Y POR LO TANTO REQUIERE LA CONSTRUCCIÓN DE UNA CALDERA DE IMPORTANTES DIMENSIONES.EN SECUENCIAS FOTOGRÁFICAS SE VAN MOSTRANDO ALGUNOS DE LOS PRIMEROS PASOS DE LA FABRICACIÓN DE PIEZAS QUE SE CONSTRUYEN POR DUPLICADO YA QUE SE CONFECCIONARÁN DOS MODELOS.

PRIMEROS PASOS EN LA CONSTRUCCION

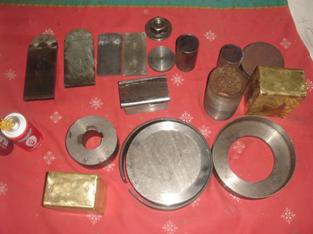

PARTES YA CORTADAS Y LISTAS PARA ARMAR LA CALDERA
MODELO DE CALDERA CONSTRUIDO EN MADERA Y PLASTICO CON EL OBJETO DE DETERMINAR LOS PASOS A SEGUIR EN LA SOLDADURA DE LA CALDERA REAL DEL MODELO

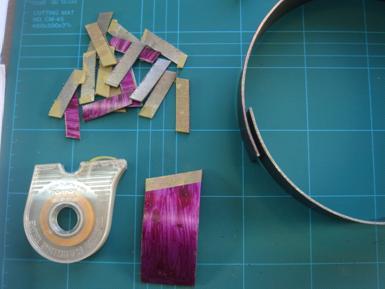

PARTES DE LA CALDERA LISTOS PARA EL SOLDADO

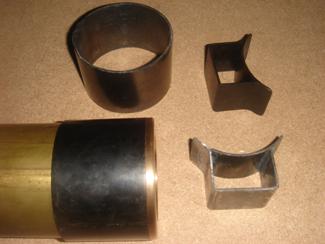

CAJA DE HUMO Y SOPORTES DEL TREN DELANTERO DISTINTAS PARTES DE HIERRO QUE SIRVEN PARA DAR FORMA A LAS LAMINAS DE LATÒN

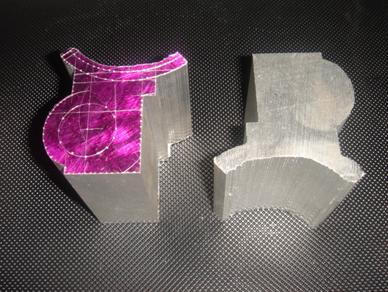

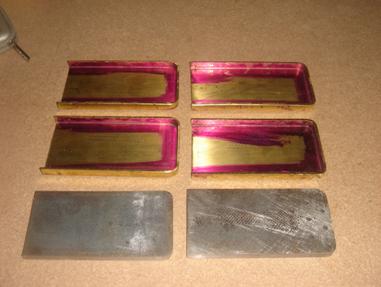

ALGUNAS LÀMINAS DE LATÒN CON SU FORMA YA DEFINITIVA BLOK DE MOTOR EN ETAPA DE MARCADO Y DESBASTADO PREVIO



VOLANTE DE INERSIA

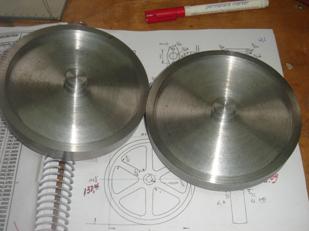

VOLANTES DE INERSIA DESBASTADOS

SOPORTE TREN DELANTERO

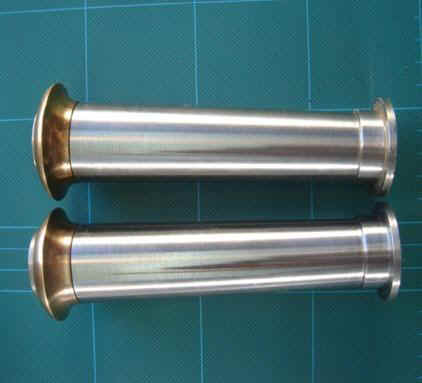

CHIMENEAS


CONSTRUCCION DE LOS TACOS ANTIDESLIZANTES DE LAS RUEDAS TRACTORAS

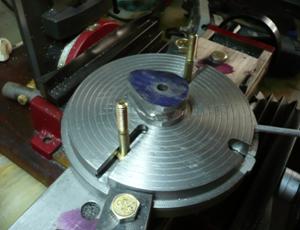

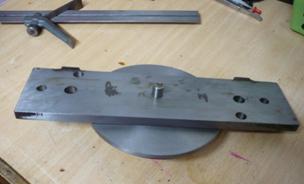

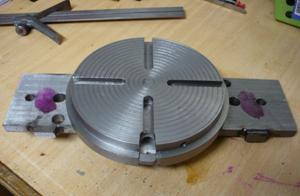

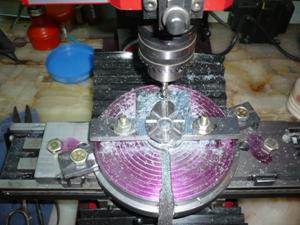

EN LAS SIGUIENTES FOTOS SE MUESTRA LA CONSTRRUCCIÓN DE UNA MESA GIRATORIA CASERA CON EL FÍN DE PODER FRESAR LAS MASAS CENTRALES DE LAS RUEDAS QUE ALOJAN LOS RAYOS METÁLICOS DE LAS MISMAS Y TAMBIÉN UTILIZAR ESTA MESA GIRATORIA PARA TALLAR,  POR INTERMEDIO DE UNA FRESA MODIFICADA,  LOS DIENTES DE LOS ENGRANAJES TRACTORES

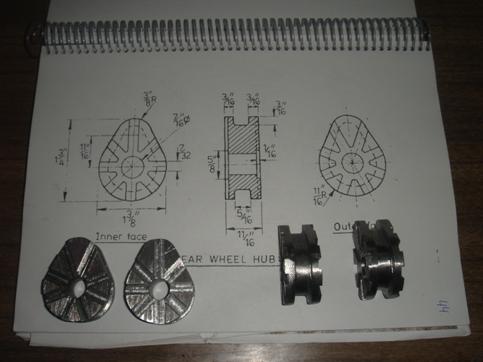

MASAS CENTRALES DE RUEDAS TRASERAS TERMINADAS

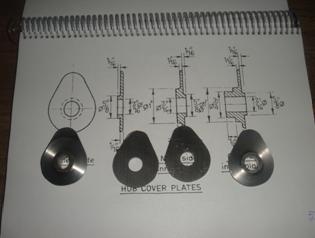

TAPAS DE MASAS DE RUESAS TRASERAS

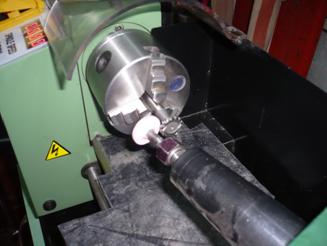

RECTIFICADO DE UNA FRESA PARA PODER TALLAR LOS DIENTES DE LOS ENGRANAJES TRACTORES Y DE CAJA DE CAMBIOS

RABAJOS SOBRE EL CIGÜEÑAL



EJE DE RUEDAS DELANTERAS

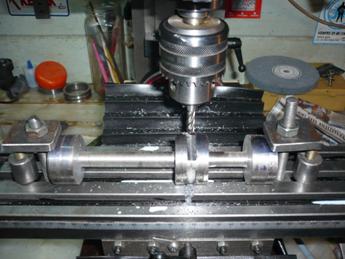

FRESADO DE LOS DIENTES DE ENGRANAJE

CONJUNTO DE EJE TRASERO CON SUS CORRESPONDIENTES MASA Y DEMAS PIEZAS QUE DARÁN TRACCION Y FRENO A LAS RUEDAS TRACTORAS

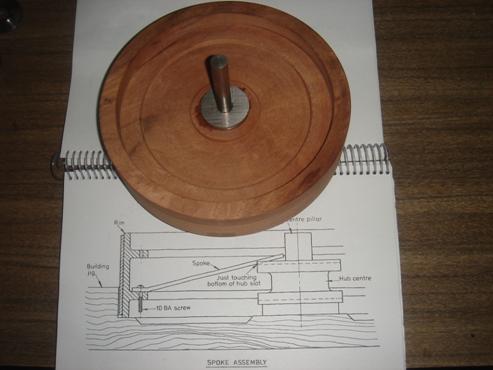

MÁSCARA DE MADERA QUE SIRVE PARA FACILITAR EL ENSABLADO DE LAS DISTINTAS PARTES DE LAS COMPLEJAS RUEDAS TRACTORAS
Video realización engranajes   http://www.youtube.com/watch?v=gSffngxk2KE
