canon de 24 libras Por Alfonso Martínez Rubí
Datos técnicos de un cañón de 24 libras (largo)
En este caso (ya que hay distintos
tipos como ser Largo, Mediano y Corto, además de los llamados de Congreve “CE”
largo) los datos pertenecen al modelo realizado.
Calibre
Diam. Anima: 147,9 (Mm.)
Diam. Bala: 140,8 (Mm.)
Viento:
7,1
(Mm.) Diferencia entre el diámetro del Anima y la Bala
Peso Bala (k) 10,88
Peso en KS. Cañón
Largo: 2540,7
Peso total con cureña
Largo: 2982,3
Longitud (m)
Largo: 2,89
Largo en calibres
Largo: 19,5

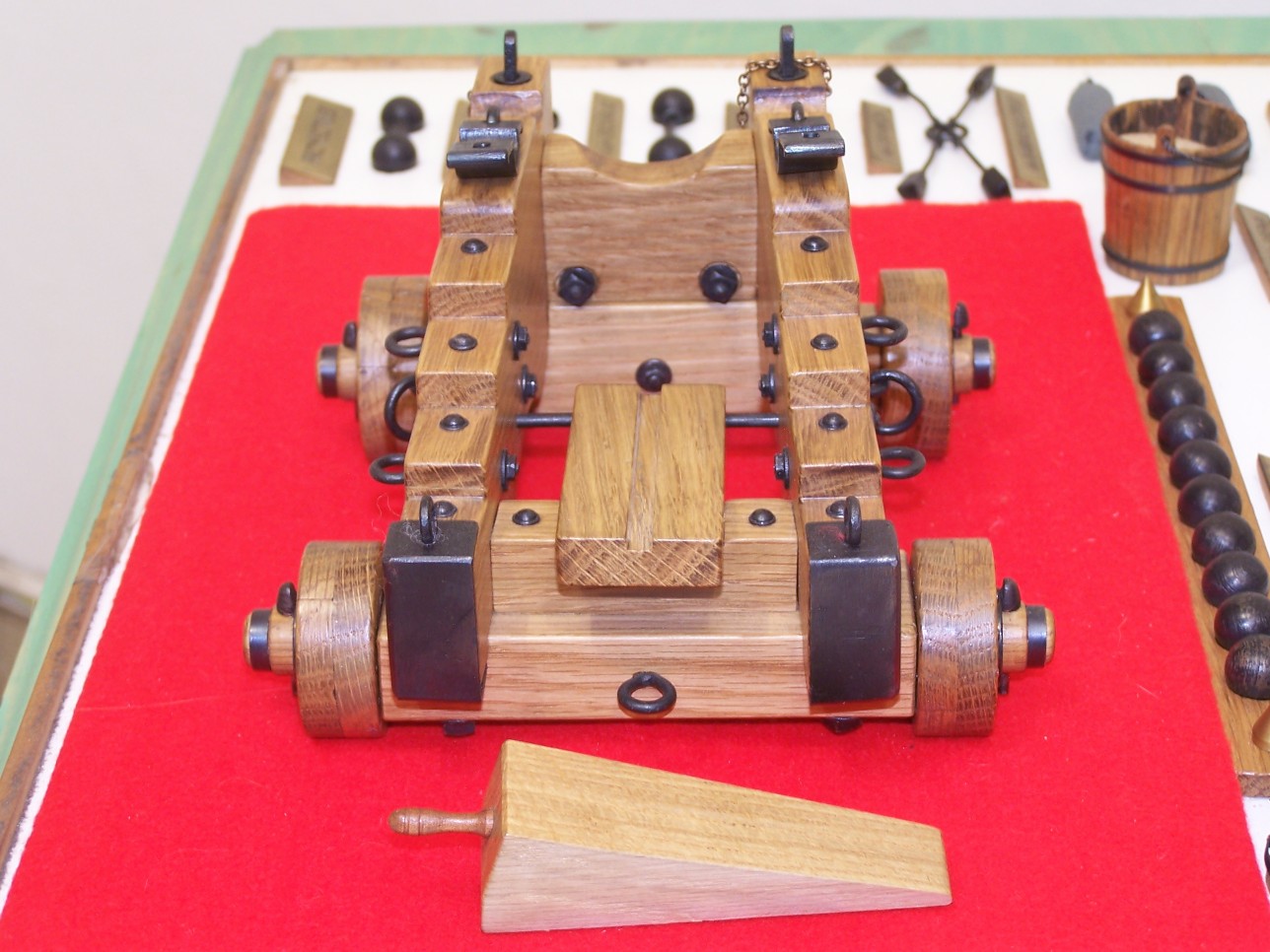

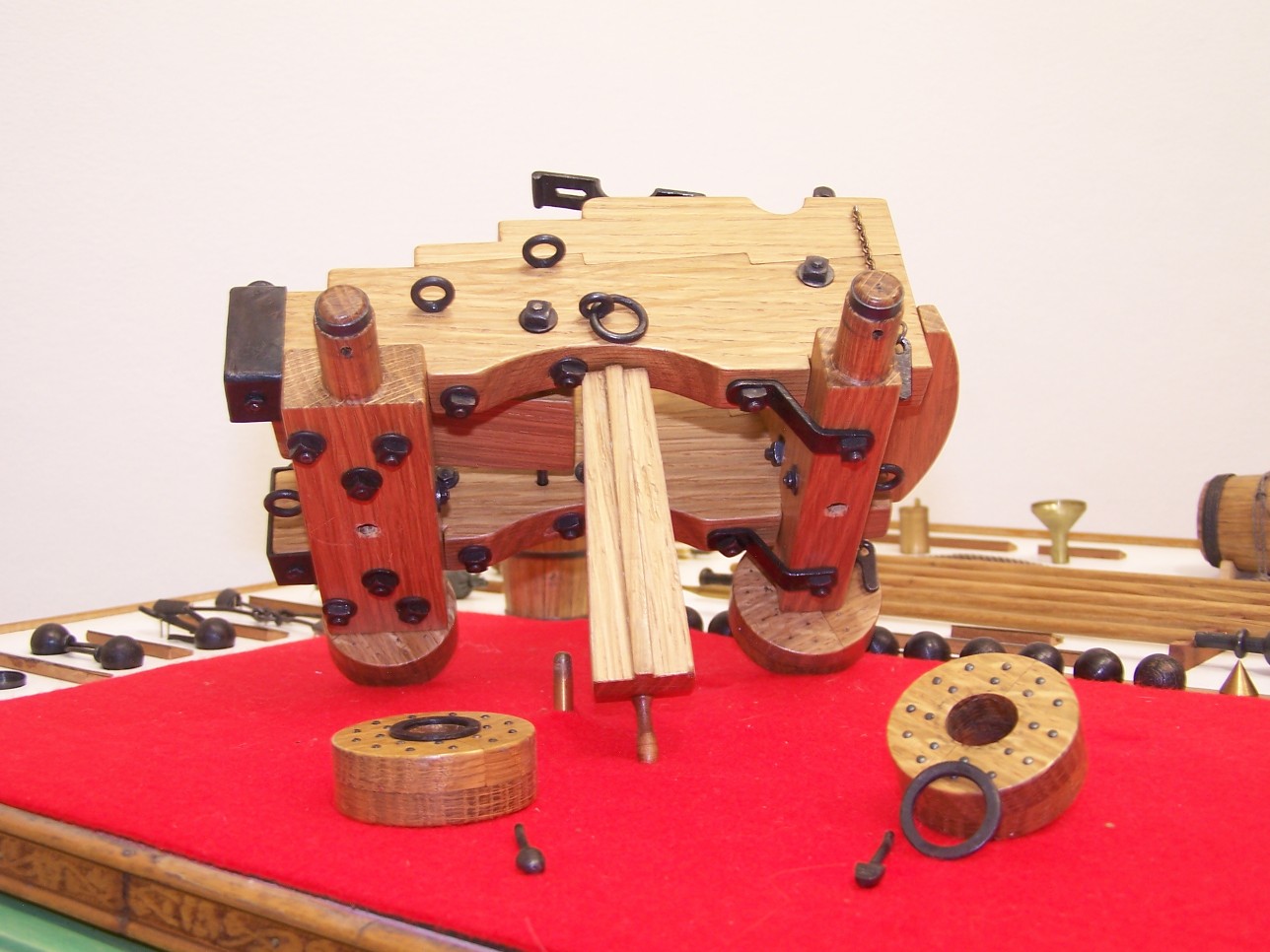

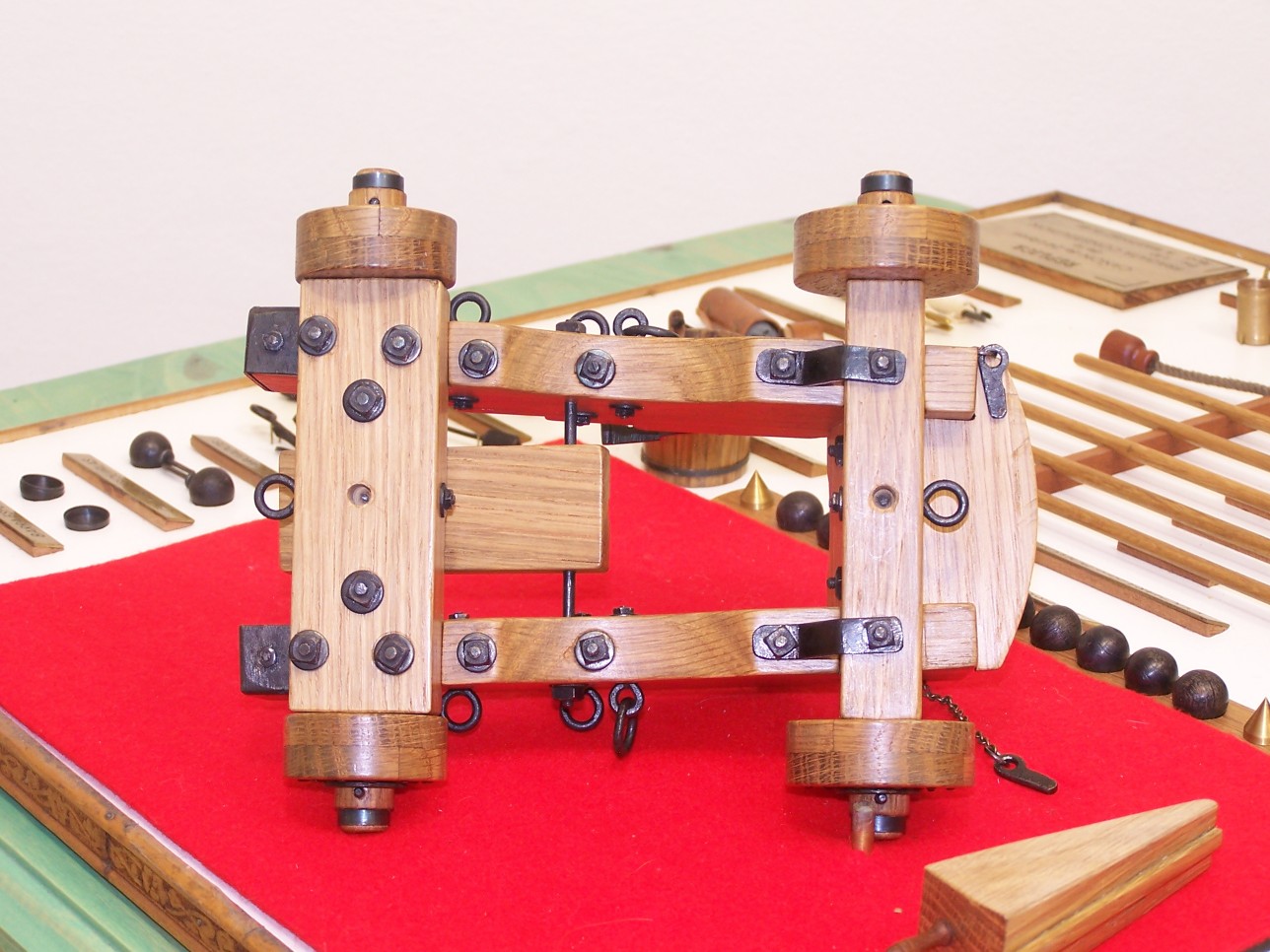

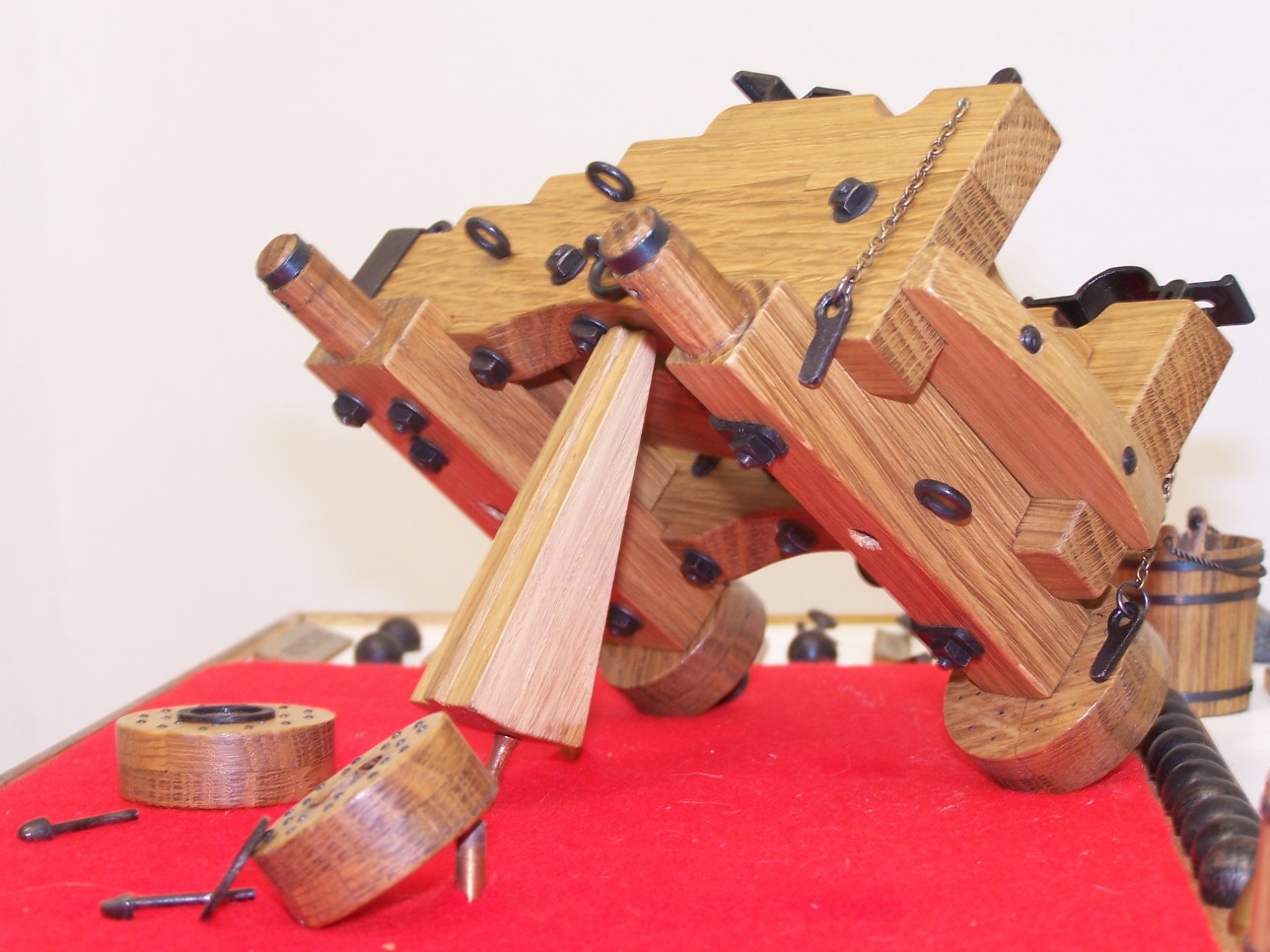

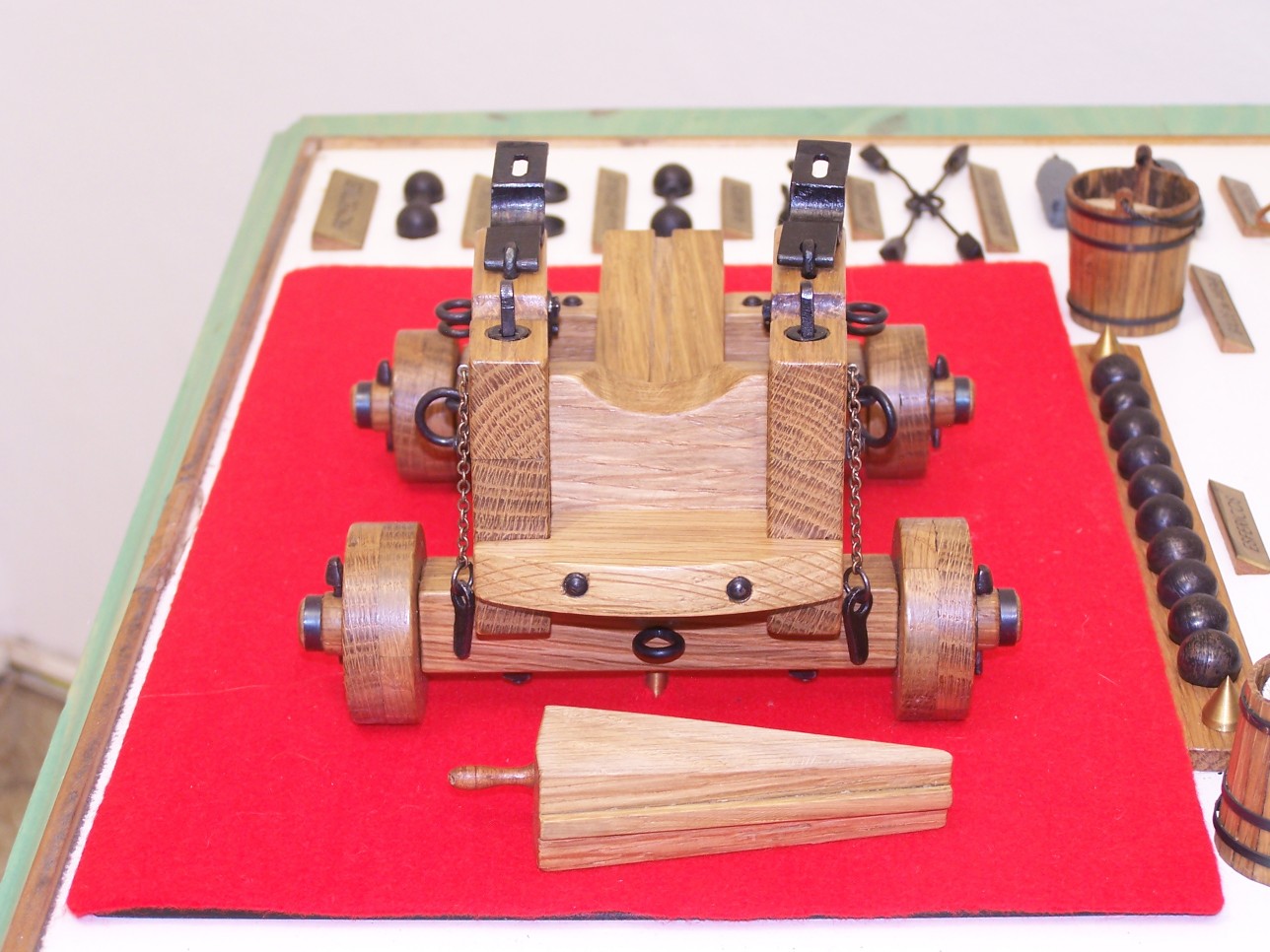

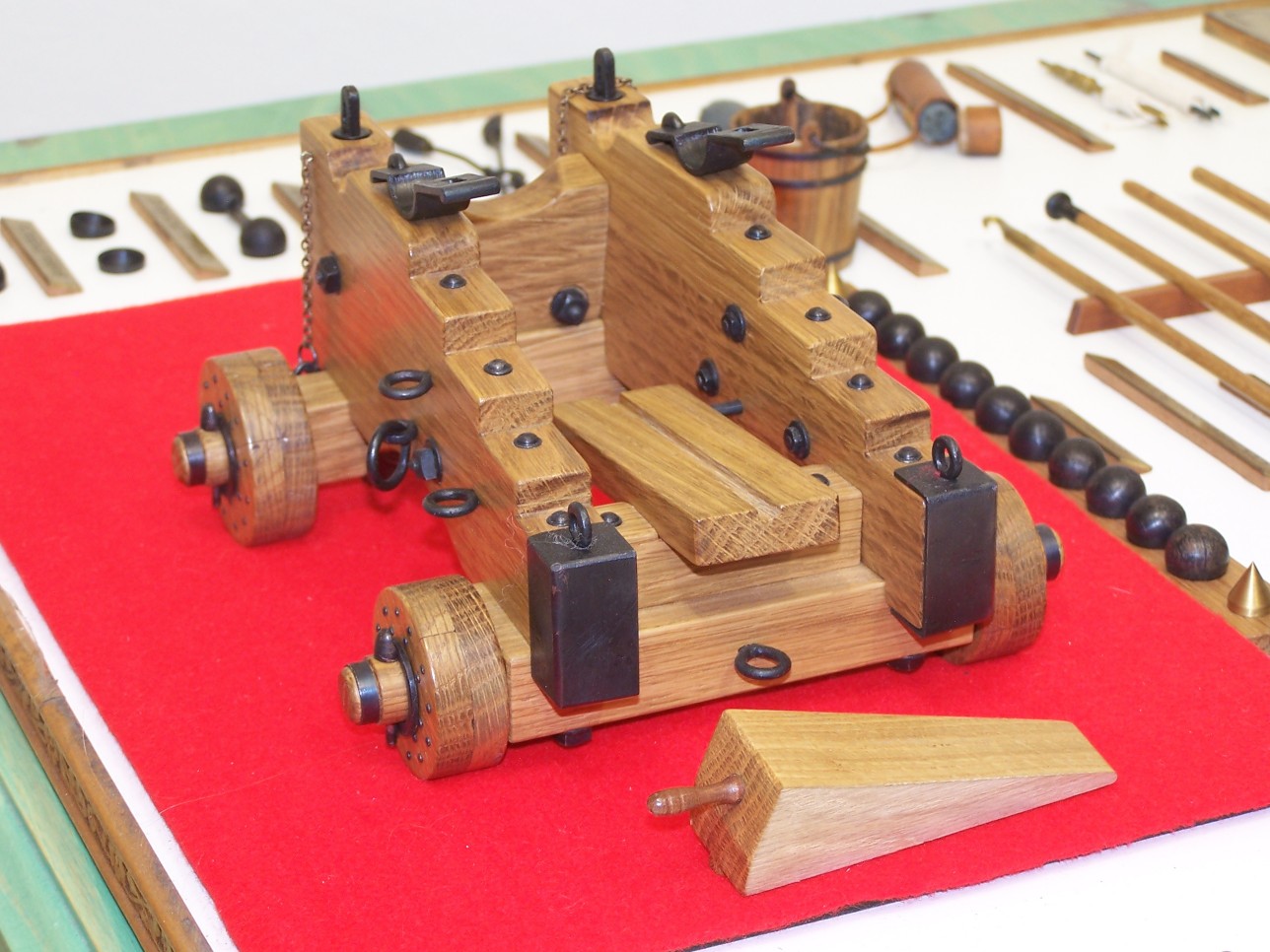

Datos técnicos
de la cureña
Ancho parte delantera: 416 mm.
“
“ trasera: 639 “
Largo total eje delantero: 1524 “
“ “ “ trasero:
1524 “
Altura eje delantero: 275 “
“ “ trasero: 186 “
Ancho eje delantero: 182 “
“ “ trasero: 333 “
Diam. Ruedas delanteras: 510 “
“
“ traseras: 441
“
Grueso ruedas delanteras: 150 “
“
“ traseras. 150 “
Largo de las gualderas. 1992 “
Altura delant. guald.: 664 “
Grueso de las guald. : 154 “
Muñón /canto delantero: 219 “
Peso total: 451 (k)
Aclaración: El
tamaño de la cureña es único para cada calibre, ya sea el cañón largo, medio o corto

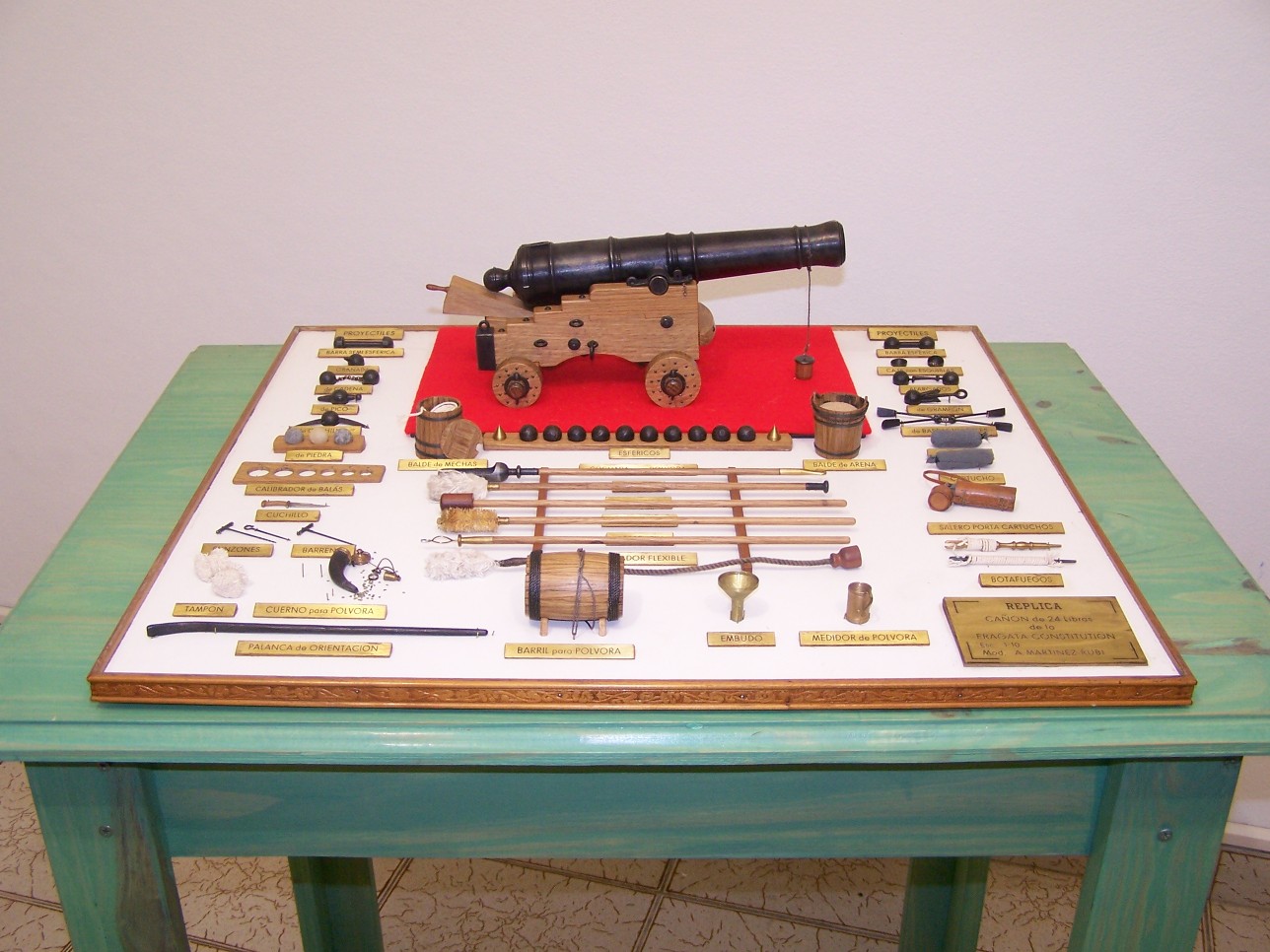

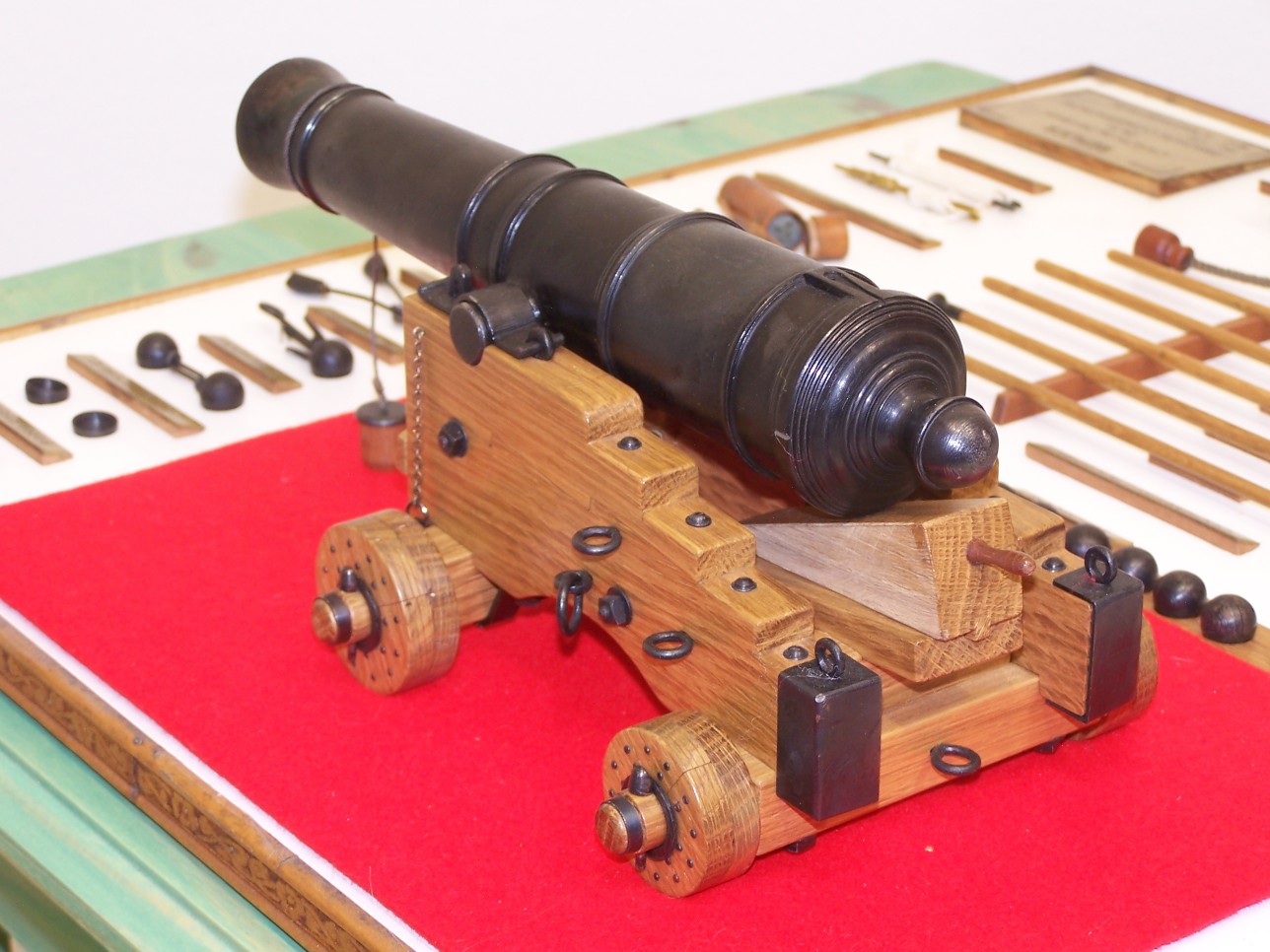

El modelo en la
“Fragata Constitution”
Aunque
llevaba otros canones de 24 libras, de tipo ingles y norteamericano, el modelo es una
replica exacta de los 12 canones norteamericanos que llevaba la Constitution en las
troneras delanteras y traseras, se basa en los planos originales que se siguieron en
1927-1331 para la restauración del buque el cual todavía forma parte de la flota naval
norteamericana.

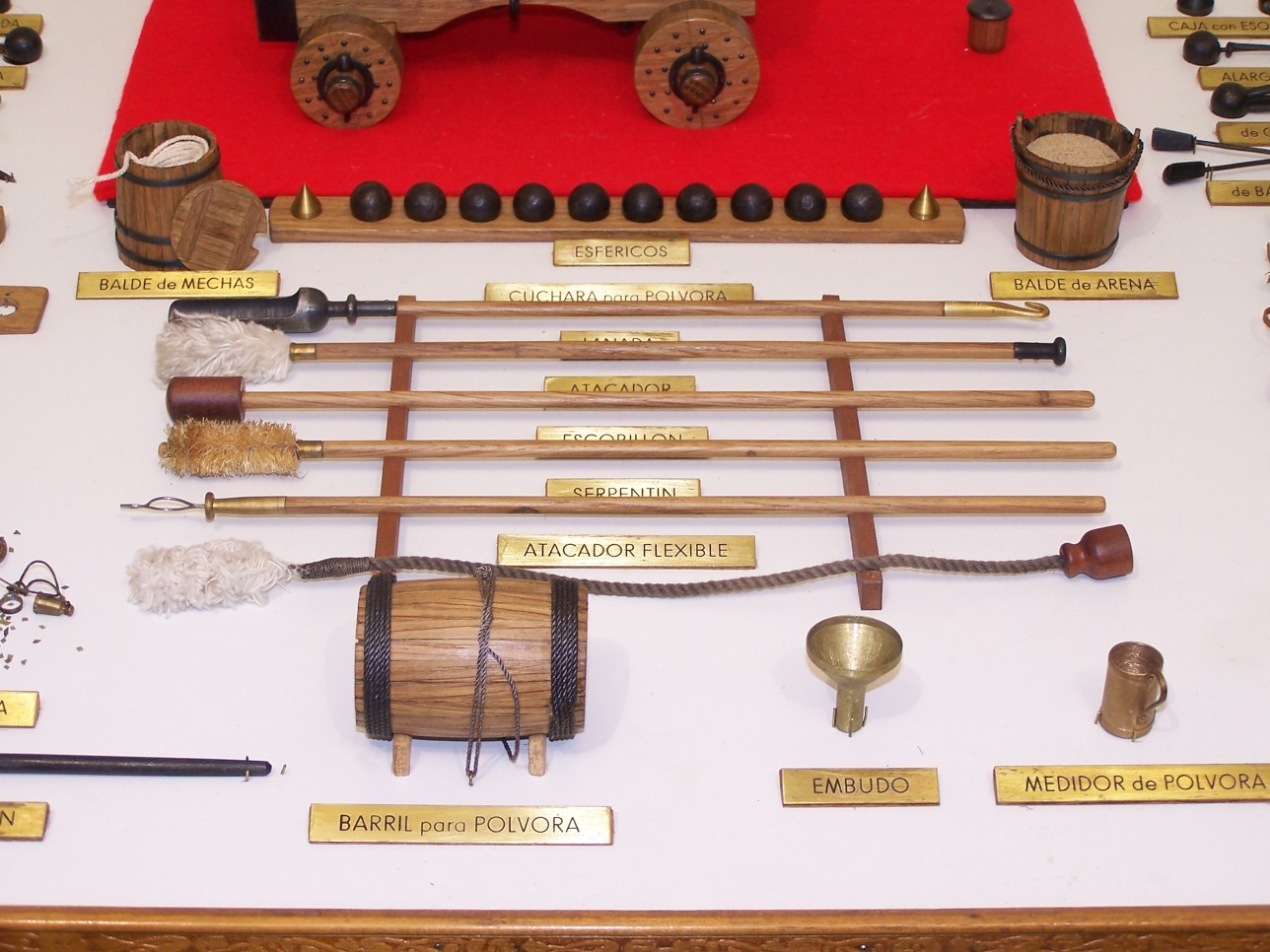

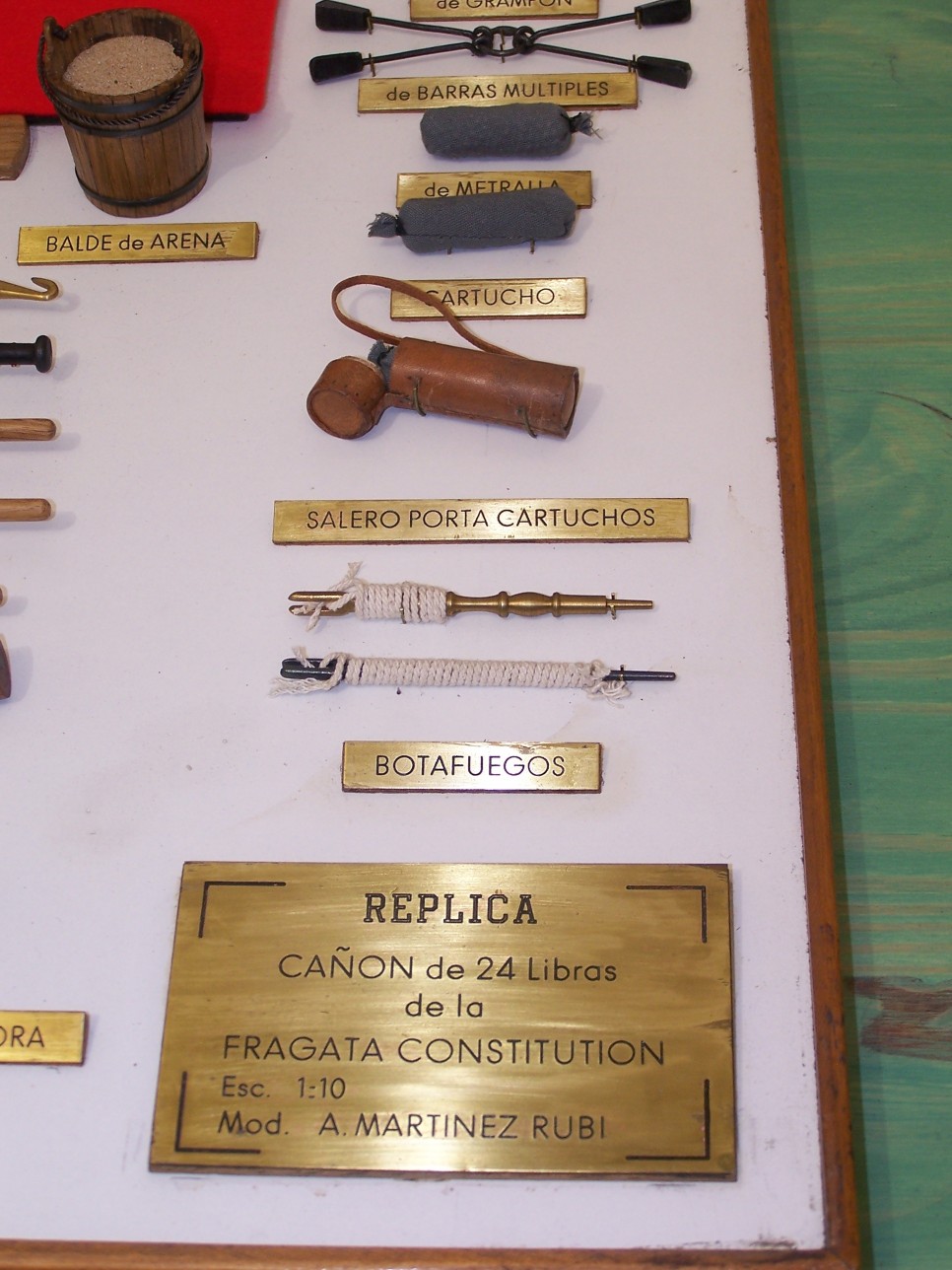

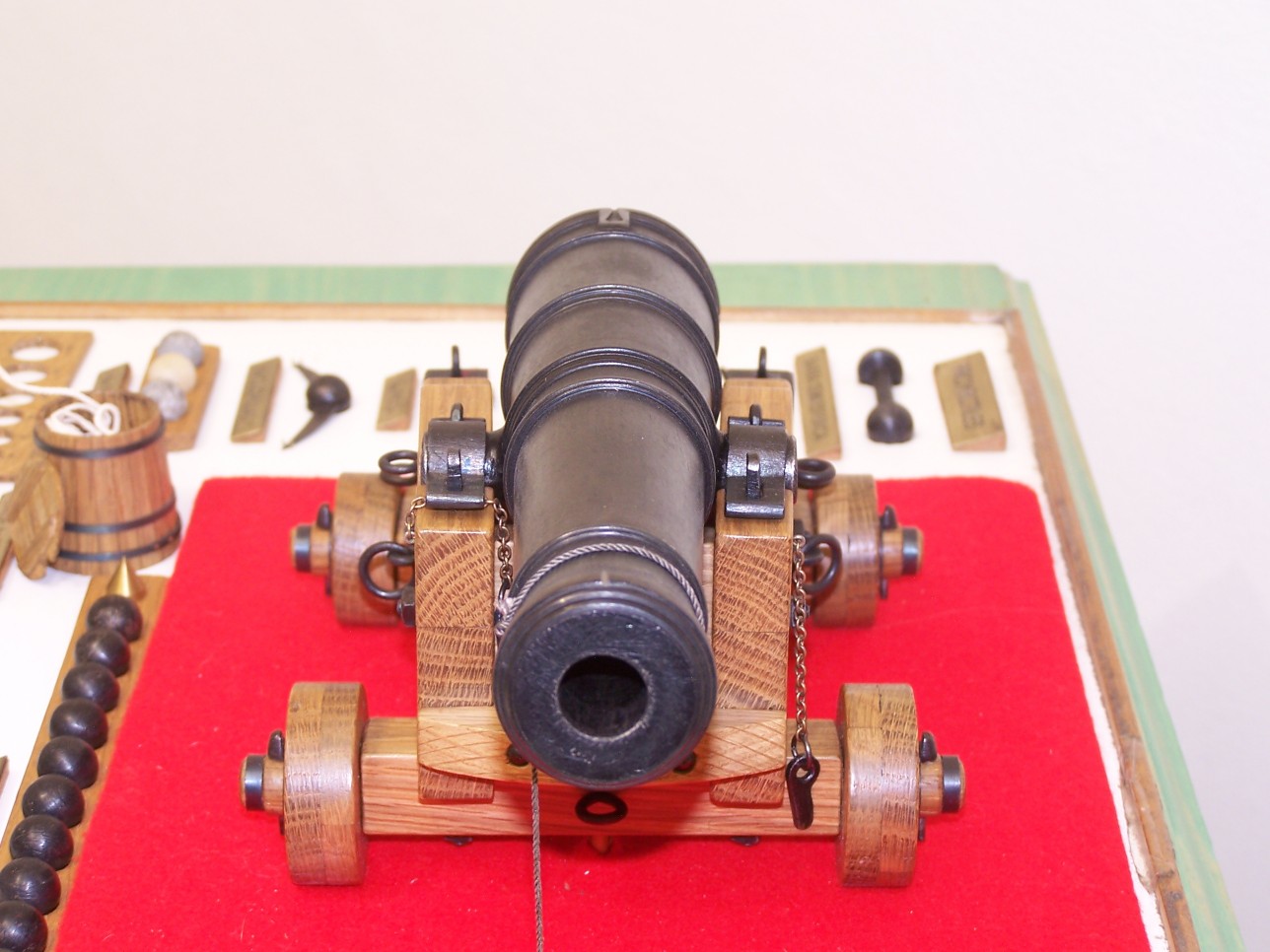

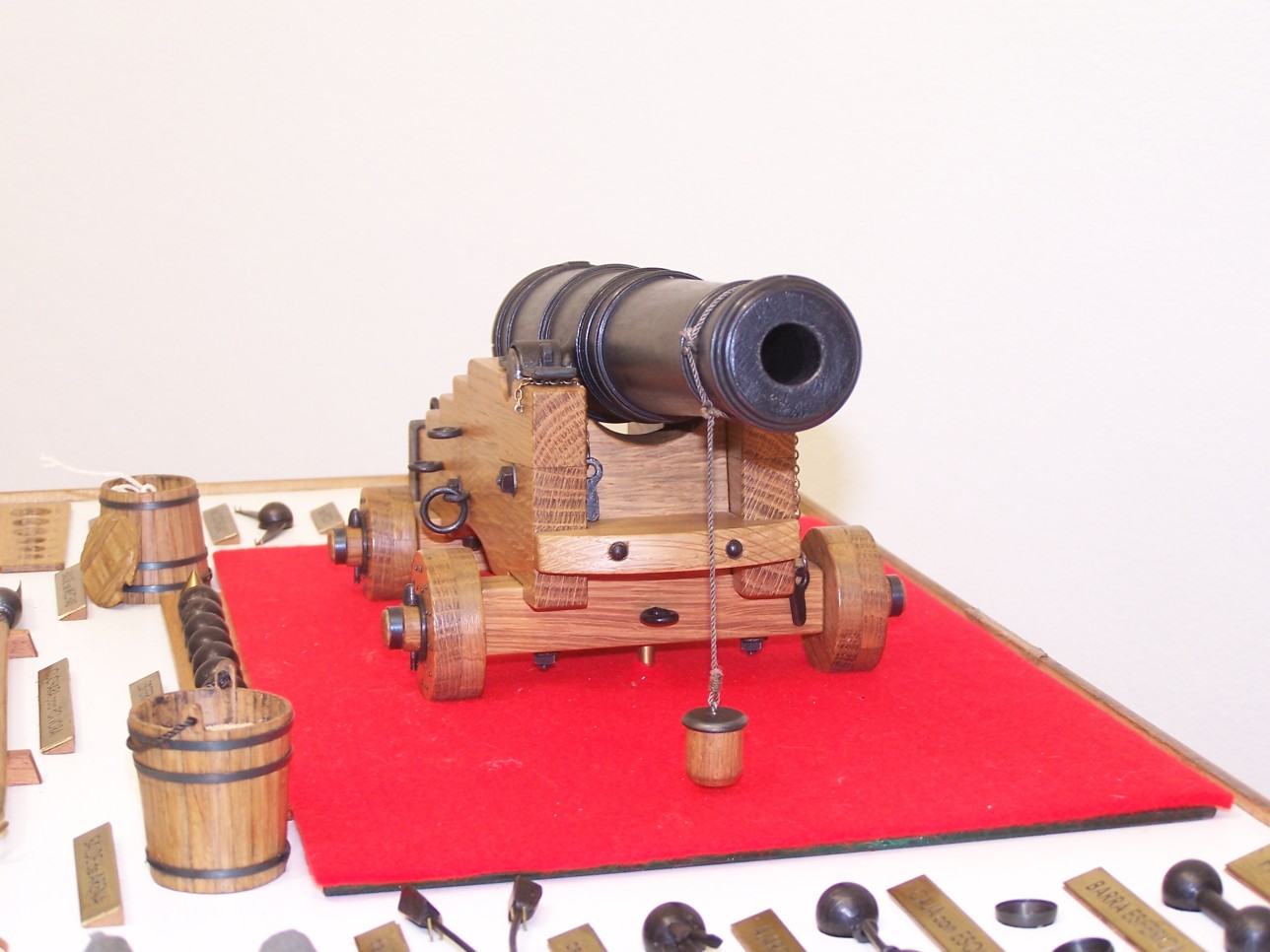

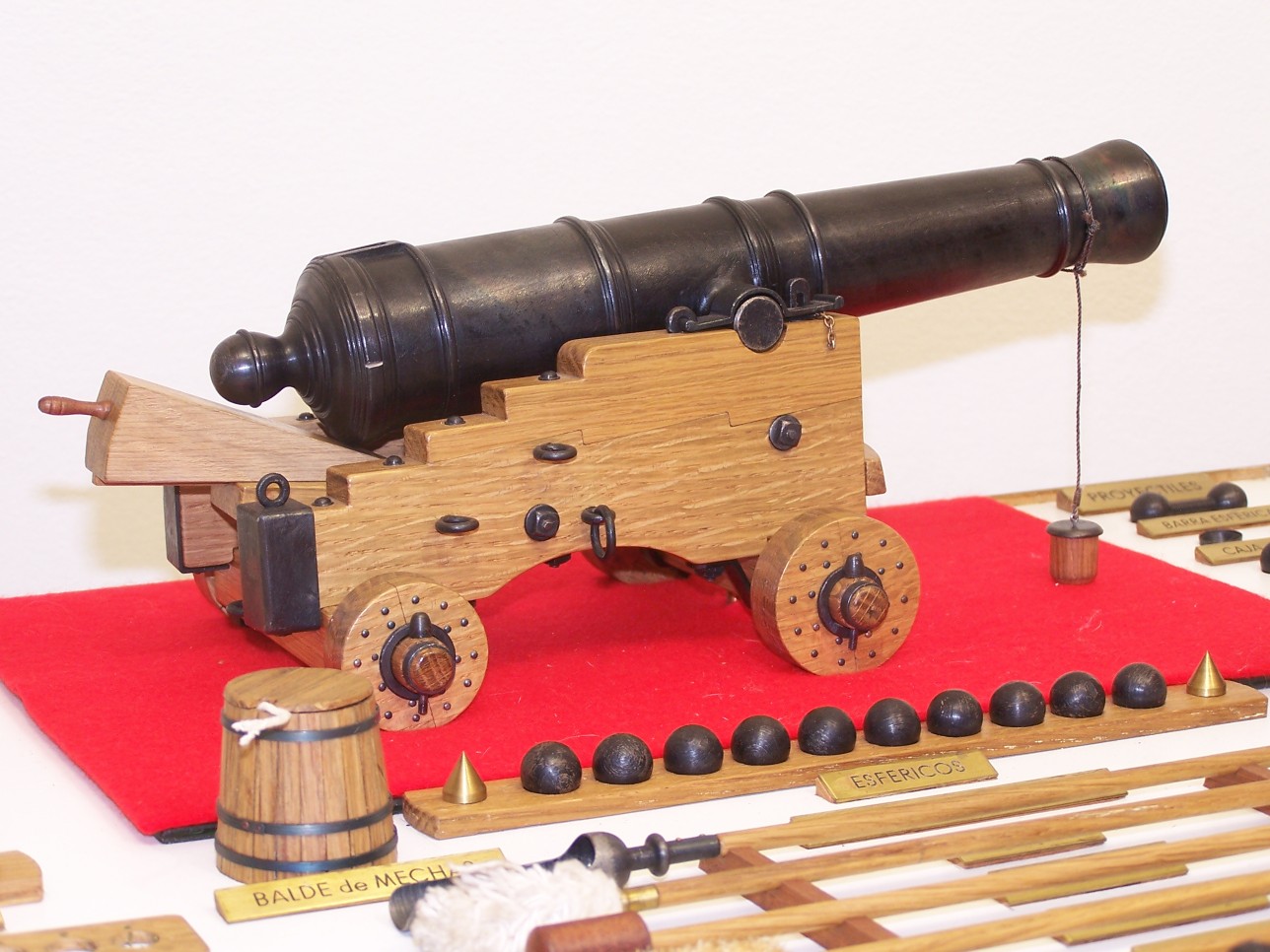

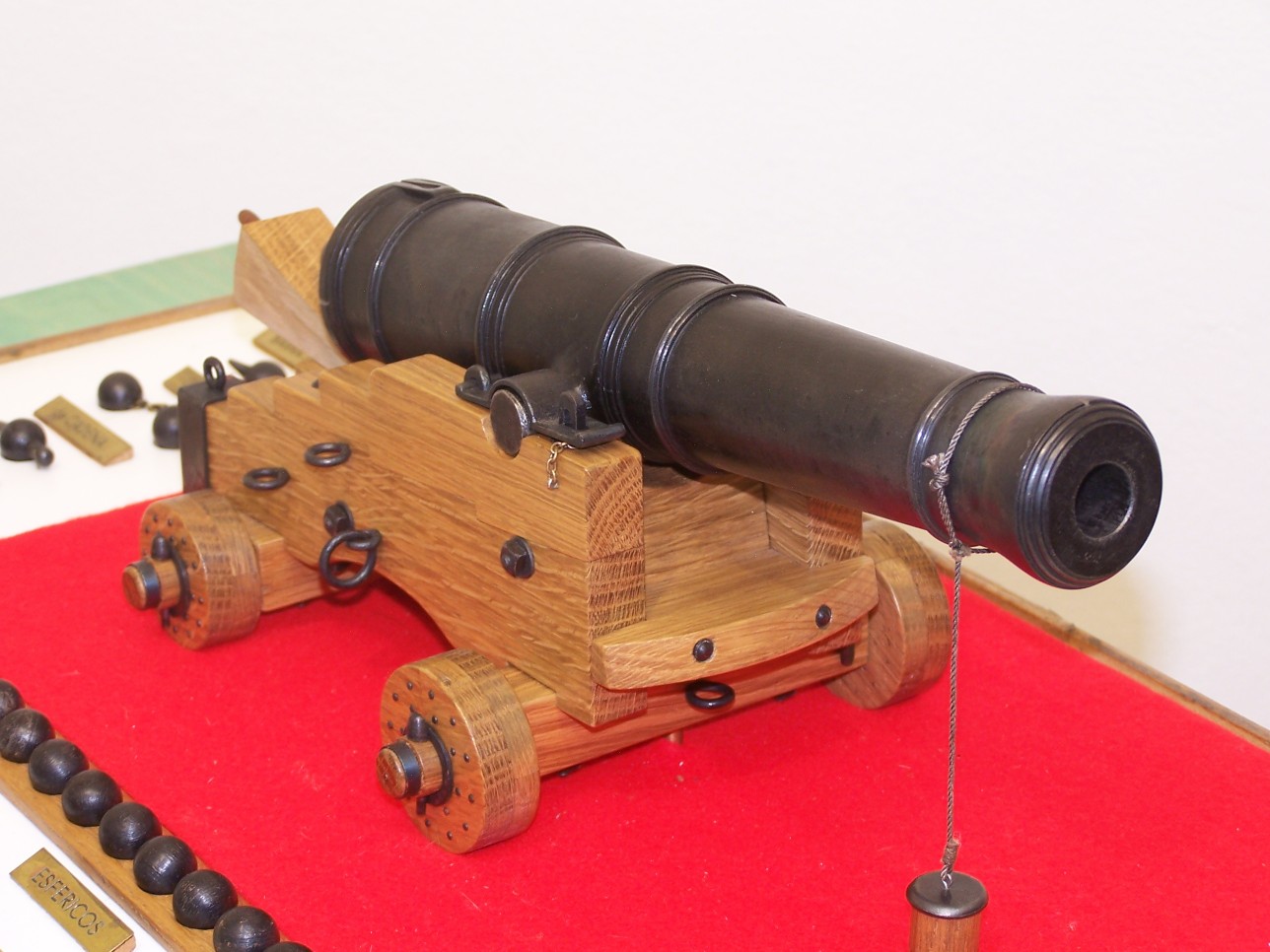

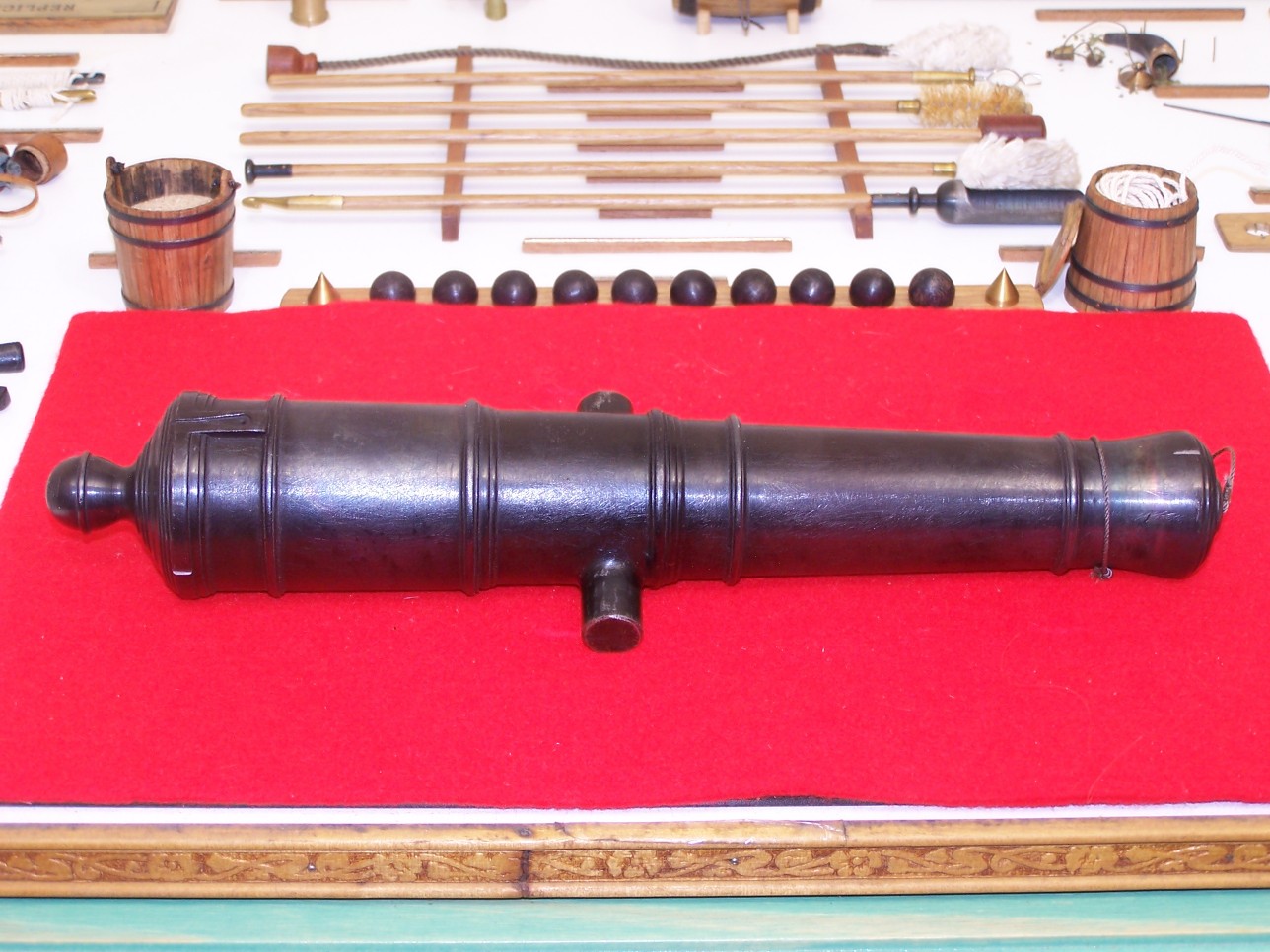

El modelo
detalles técnicos de su construcción y materiales empleados
Escala 1 / 10
