Herramientas de Taller
Trabajo realizado por Alfonso Martínez Rubí
HOME
Si bien este trabajo está un poco alejado de lo que es el Modelismo Naval, creemos que la calidad del trabajo como sus minuciosos detalles y el probado funcionamiento de todos sus componentes, hace que se publique en estas páginas.
Datos técnicos de columna: Plato giratorio, sube y baja la manivela, la caja de cambio tiene 8 velocidades, caja manual y automática para perforación. Transmisión a correa plana, lampara de iluminación con fuelle. Todos sus elementos fueron realizados a mano por el modelista.

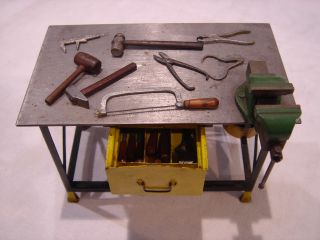

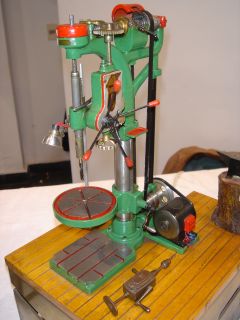

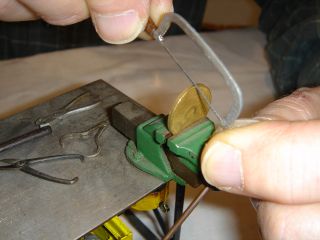

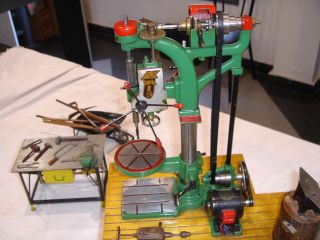

Agujereadora de columna, mesa de trabajo. vista en detalle de la mesa con distintas herramientas. Morza y sierra.

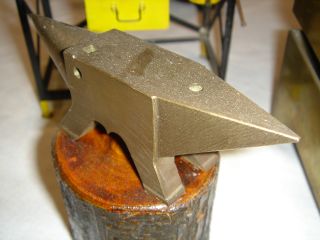

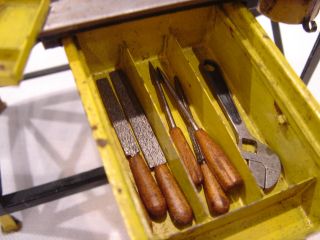

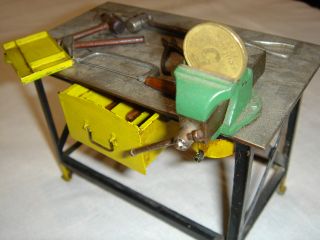

La modeda da una idea del tamaño de las piezas. Cajon con limas, destornilladores y llave francesa. Bigornia.

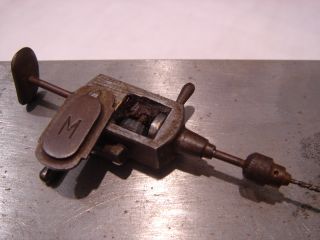

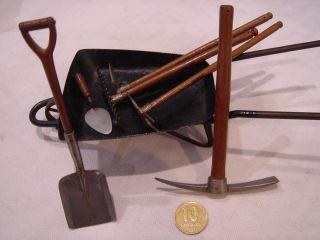

Taladro con la correspondiente caja de engranajes. Carretilla con pico, pala, cuchara y rastrillo. Vista general de la agujereadora de banco.

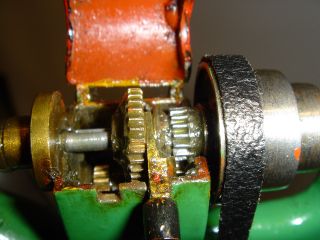

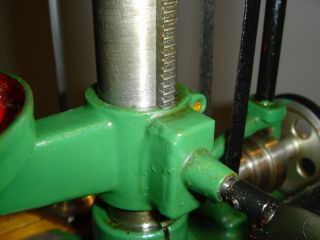

detalles de la

caja reductora.

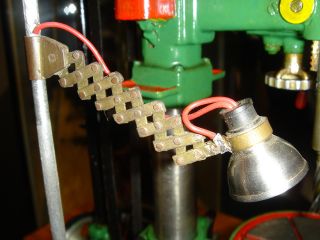

 Detalles de la iluminación.

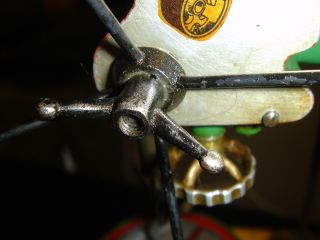

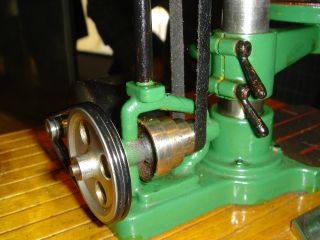

Vista de la llave de encendido y del sistema de poleas para variar la velocidad

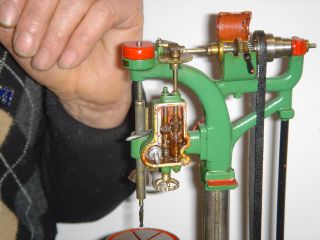

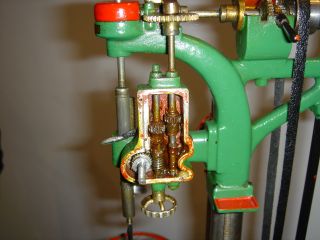

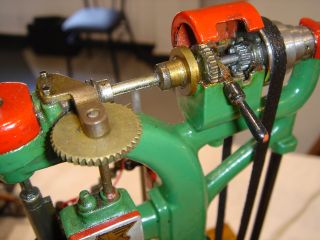

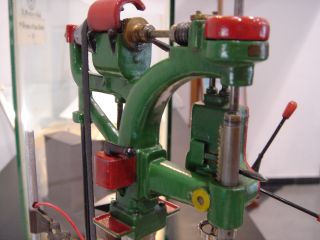

Detalles de la caja para accionamiento manual o automático
