Prácticas de Taller

Anclas. (construcción en una sola pieza)

Por Alfonso Martínez Rubí -                               Adaptación página Web: Daniel Mansinho

home
Materiales: Chapa hierro (decapada).
Las medidas del material que necesitamos están supeditadas tanto en espesor como en superficie a la escala del modelo, las indicaciones que ilustran los siguientes pasos son para tratar de clarificar el proceso.

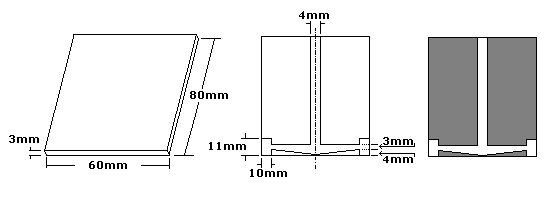

Chapa: espesor 3mm, dimensiones: 60 X 80 mm

1er. Paso: trazar (marcar sobre la chapa el contorno de lo que será el ancla)


2do. Paso: Eliminar el material excedente (parte grisada), cortar con sierra lo mas próximo posible a las líneas de trazado, sin llegar a tocarlas, esto facilitará el trabajo de limado, operación que realizaremos una vez terminados los cortes, ajustando hasta las líneas de trazado.

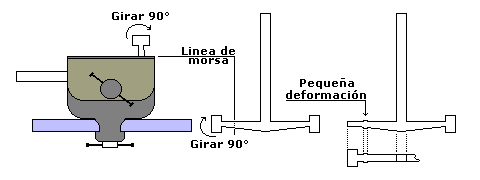

3er. Paso: tomaremos la pieza como indica el croquis en una morsa, aproximadamente a 5mm de la uña, con una pinza giraremos con cuidado hasta que la uña quede a 90° con respecto al brazo. Al torcer el material se produce una pequeña deformación, la cual eliminaremos con un martillo, golpeando sobre una superficie plana hasta aplanarla. procederemos de la misma forma con las dos uñas.

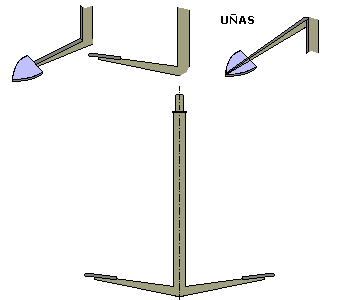

4to. Paso: Una vez dobladas las uñas, estamos en condiciones de darle terminación según formas y escala del ancla de nuestro modelo. Esto lo haremos con lima, los siguientes croquis son ilustrativos, sin que signifiquen una regla, ya que cada modelista puede aplicar su criterio si considera que facilitara o mejorará el trabajo.
